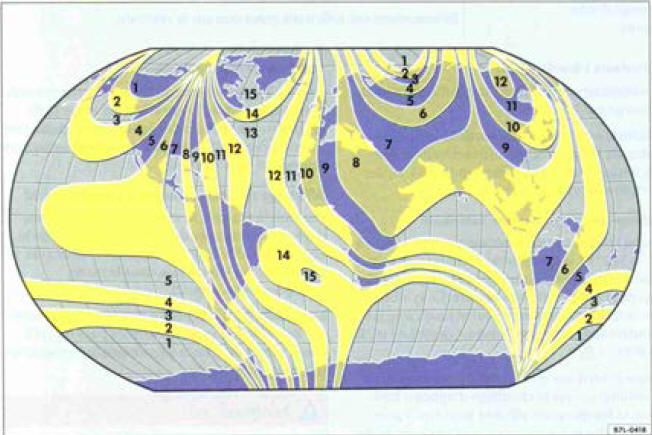

Fig. 9 Zones de la bovssole
Lisez d'abord informations d'introduction et les consignes de sécurité à la page 19 et tenez-en compte.
Sur les véhicules qui ne sont pas équipés de système de navigation de première monte, la boussole est calibrée automatiquement en permanence.
Si vous installez des accessoires électriques ou métalliques de deuxième monte, par ex. un téléphoné mobile, un téléviseur, il faut que la boussole soit de nouveau calibrée manuellement.
Sur les véhicules équipés de système de navigation de première monte, il ne faut pas que la boussole soit calibrée. L'option de menu boussole est supprimée.
Réglage de la zone de la bouitolo
Calibrage do la boussole
Pour effectuer un calibrage de la boussole, il faut une zone de boussole correspondant a votre secteur cl un espace sulllsant pour effectuer un trajet circulaire.
pnuis effectuez un cercle
complet en roulant a
env. 10 km/h.Le processus de calibrage est terminé lorsque le point cardinal vers lequel vous vous dirigez apparaît sur l'afficheur.
Indications sur l'afficheur
Indicateur de maintenanceConnecteurs du système intégré d'autoradio et de navigation " RNS MFD 2 DVD
" : vue d'ensemble
1 -
Connecteur multibroche 1, 18 raccords
Bornage
→ Chapitre
2 -
Connecteur 2
Raccord d'antenne du système de navigation
Bornage
→ Chapitre
3 -
C ...
Boîtier : dépose et repose
Nota
Sont décrites uniquement la dépose et la repose du boîtier.
La dépose et la repose du barillet s'effectuent de façon
analogue.
Dépose
-
Retirer l ...
Partie I - Entraînement par courroie : vue d'ensemble du montage
1 -
20 Nm
2 -
Poulie
Pour pompe de liquide de refroidissement
Pour desserrer et serrer, utiliser la clé multiprise -V.A.G 1590-.
3 -
20 Nm + serrage angulaire de 90
...
