Bougie à incandescence avec contrôleur de flamme -Q8- : dépose et repose,
Thermo Top V
 Nota
| Sur la version gazole, une résistance chauffante de
réchauffage du carburant -Z66- et une vanne de coupure de
carburant -N109- sont montées à demeure sur le tube de
combustion. Les câbles sont reliés aux câbles de la bougie Ã
incandescence avec contrôleur de flamme -Q8-. Sur cette version,
le tube de combustion doit être entièrement remplacé si la
bougie à incandescence avec contrôleur de flamme -Q8- est
défectueuse. |
|
|
|
| - |
Désassembler et assembler le chauffage stationnaire/d'appoint
Thermo Top V/Vlies (non-tissé)
→ Chapitre |
| - |

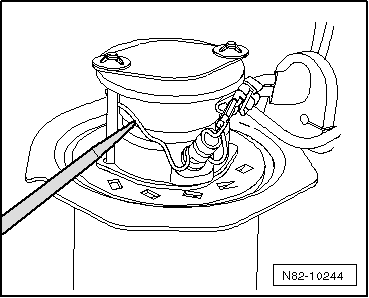

À l'aide d'un tournevis approprié, soulever l'agrafe de
retenue -A- des deux côtés et
retirer la bougie à incandescence avec contrôleur de flamme
-Q8-. |
Nota
| Lors du réassemblage, l'agrafe de retenue doit être logée
dans la rainure. |
| Veiller à positionner correctement la bougie à incandescence
avec contrôleur de flamme -Q8--B-. |
|
|
|
Bougie à incandescence avec contrôleur de flamme -Q8- : dépose et repose,
Thermo Top Vlies
| - |
Désassembler et réassembler le chauffage d'appoint Thermo
Top Vlies
→ Chapitre. |
|
|
|
| - |

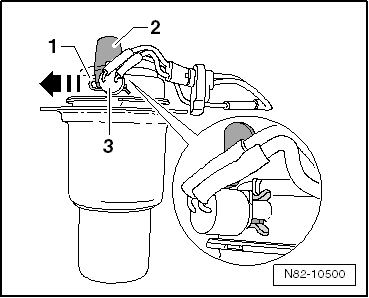

Extraire le ressort de maintien -1-
dans le sens de la -flèche-. |
| - |
Retirer la tôle de fixation -2-. |
| - |
Retirer la bougie à incandescence avec contrôleur de flamme
-Q8--3-. |
| Pour la repose, procéder dans l'ordre inverse de la dépose. |
Nota
|
|
|
| Tenir compte de la position de montage du ressort de
maintien -1- et de la tôle de
fixation -2-. |
|
|
|
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Clé dynamométrique -V ...
1 -
Couvercle du calculateur de chauffage d'appoint -J364-
Déposer et reposer
→ Chapitre
2 -
Détecteur de températu ...
D'autres materiaux:
Maniement et transport de la colonne de direction
ATTENTION !
Il faut respecter impérativement le maniement
correct de la colonne de direction.
Un maniement incorrect de la colonne de direction
peut entraîner ...
