 Nota
|
| Dépose |
| - | Déposer les feux arrière → Équipement électrique; Groupe de rép.94 |

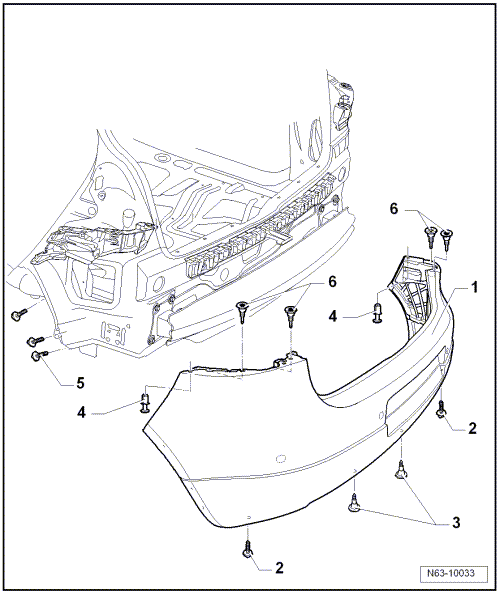

| - | Dévisser les vis -5- dans la zone de la coquille de passage de roue côtés gauche et droit. |
| - | Retirer le rivet d'écartement -4- à gauche et à droite dans la zone de la coquille de passage de roue en faisant levier avec un tournevis. |
| - | Dévisser les vis -2- et -3- par le bas. |
| - | Dévisser les vis -6- par le haut. |
| La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur. |
| - | En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage. |
| - | Débrancher les connecteurs des composant électriques existants : feu de plaque de police → Équipement électrique; Groupe de rép.94 et, si le véhicule en est occupé, → Équipement électrique; Groupe de rép.94. |
|
|
