  Nota
Sont décrites uniquement la dépose et la repose du boîtier de rétroviseur gauche. La dépose et la repose du boîtier de rétroviseur droit s'effectuent de façon analogue.


Dépose

-  Déposer le miroir du rétroviseur → Chapitre.

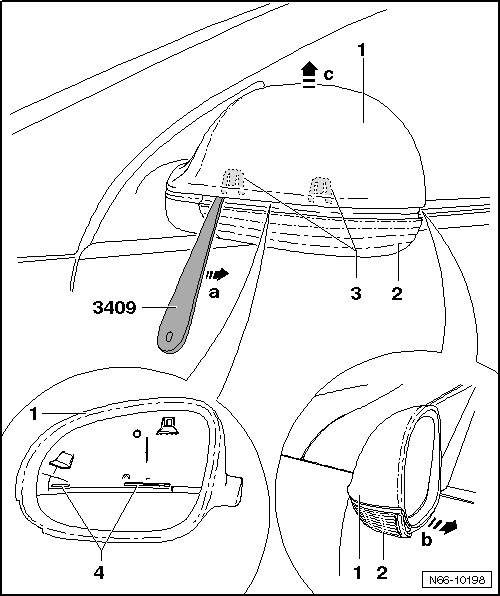

-  Introduire la cale -3409- entre le boîtier de rétroviseur -1- et le clignotant latéral -2-.
-  Faire glisser la cale de démontage -3409- dans le sens de la -flèche a- jusqu'à la face extérieure du rétroviseur.
-  Cela a pour effet de déverrouiller les crans du boîtier de rétroviseur -4- des crochets d'arrêt -3-.
-  Dégager légèrement l'avant du boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche b-.
-  Retirer par le haut le boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche c-.
Repose

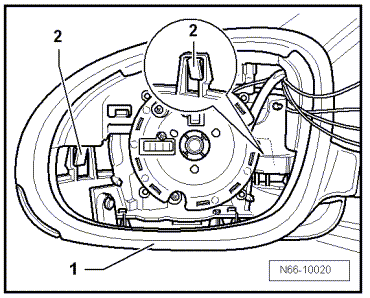

-  Mettre le boîtier du rétroviseur -1- en place sur le support de base et enfoncer le boîtier vers le bas jusqu'à ce que les crochets d'arrêt -2- s'encliquettent de façon audible.
-  Reposer le miroir du rétroviseur → Chapitre.
Effectuer ensuite un contrôle du fonctionnement.
