Dépose

Couper le contact d'allumage.
-  Déposer le cache latéral de tableau de bord, côté passager avant → Chapitre
-  Déposer le revêtement central de montant A, côté passager avant → Chapitre
-  Déposer le revêtement inférieur de montant A, côté passager avant → Chapitre
Golf 2004 â–º
-  Déposer le cache central (Golf 2004 â–º) → Chapitre
Golf 2009 â–º
-  Déposer l'écran central de tableau de bord → Chapitre.
-  Déposer l'écran, unité de commande du climatiseur/unité de commande de chauffage → Chapitre
-  Déposer le cache central (Golf 2009 â–º) → Chapitre
Véhicules à boîte automatique
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37.
Véhicules avec boîte mécanique et boîte à double embrayage
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34.
-

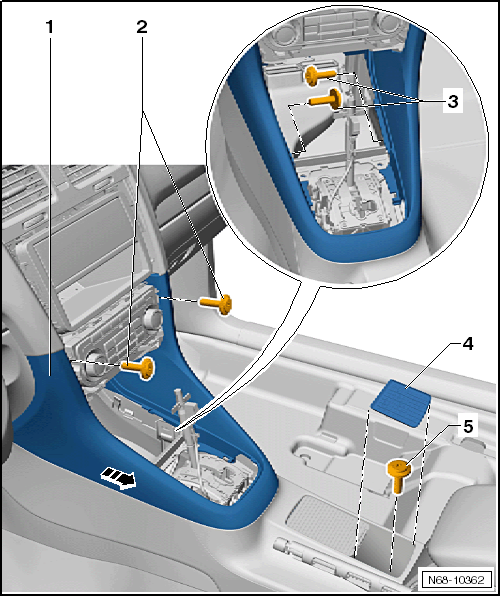

-  Dévisser les deux vis sur la Golf 2009 â–º -2- (1,5 Nm).
-  Extraire le cache de la console centrale -1- dans le sens de la -flèche-.

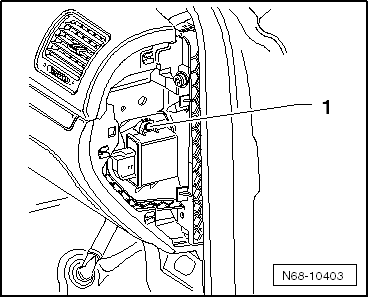

-  Dévisser la vis -1- (1,5 Nm) sur les véhicules avec calculateur de réglage du site des projecteurs -J431- ou calculateur de feux directionnels et de réglage du site des projecteurs -J745-.

Tous les véhicules

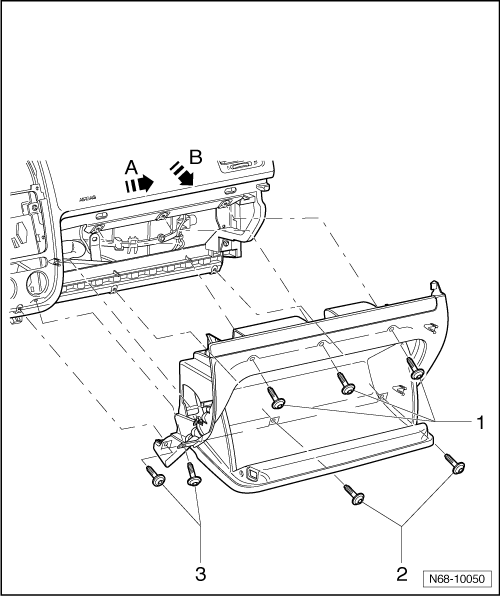

-  Dévisser les sept vis -1-, -2- et -3- (1,5 Nm).
-  Pousser la boîte à gants vers l'extérieur jusqu'en butée -flèche A-.
-  Dégager la boîte à gants du tableau de bord -flèche B-.
-  Débrancher le câblage de l'éclaireur et du contacteur.
-  Sur les véhicules avec désactivation des sacs gonflables du passager avant, débrancher le câble de la commande à clé.
-  Sur les véhicules avec réfrigération de boîte à gants, retirer le canal de climatisation de la boîte à gants.
-  Sur les véhicules équipés d'un éclaireur de plancher, débrancher le câblage de l'éclaireur.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
