Revue Technique Automobile Volkswagen Golf 5: Berceau : dépose et repose sans mécanisme de direction

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Berceau : dépose et repose sans mécanisme de direction

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

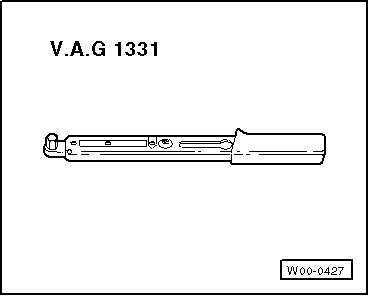

Clé dynamométrique -V.A.G 1331-

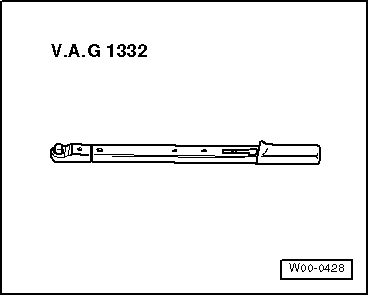

Clé dynamométrique -V.A.G 1332-
Dépose
-  Déposer l'insonorisant inférieur → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
-  Déposer les roues.

-  Dévisser les écrous -flèches-.
-  Déposer du berceau le support du système d'échappement.
Véhicules à traction avant

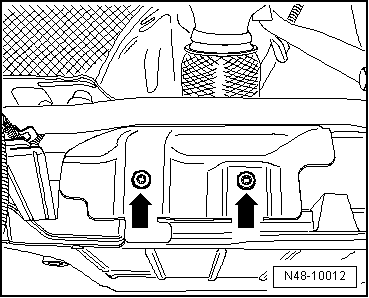

-  Déposer les vis -flèches- de la tôle calorifuge.
-  Retirer la tôle calorifuge du berceau.
Suite des opérations pour tous les véhicules
-  Déposer les biellettes de la barre stabilisatrice.

-  Déposer le tirant d'antibasculement de la boîte de vitesses ; à cet effet, dévisser les vis -14-.
-  Immobiliser le berceau → Chapitre.

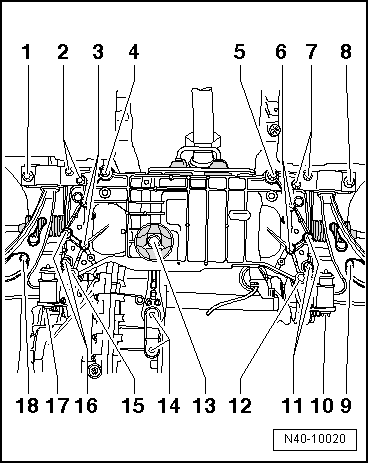

-  Dévisser maintenant les vis des composants suivants :
le mécanisme de direction -3- et -6-
la barre stabilisatrice -11- et -16-
et le berceau -4- et -5-.
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
-  Reposer l'insonorisant et le serrer, couples de serrage → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Console sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Barre stabilisatrice sur berceau
‎Utiliser des vis neuves.
20 Nm + 90
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
Faire contre-appui sur le multipans creux de la queue de rotule.
65 Nm
Tôle calorifuge sur berceau
La vis M6 est autotaraudeuse.
6 Nm
Rotule d'essieu sur bras de suspension en acier moulé
Utiliser des écrous neufs.
Ne serrer qu'en position de poids à vide → Chapitre.
60 Nm
Rotule d'essieu sur bras de suspension en tôle d'acier ou en aluminium forgé
Utiliser des écrous neufs.
Ne serrer qu'en position de poids à vide → Chapitre.
100 Nm
Mécanisme de direction sur berceau
‎Utiliser des vis neuves.
Remplacer systématiquement le collier du mécanisme de direction de génération I et II.
50 Nm + 90
Support de système d'échappement sur berceau → Moteur; Groupe de rép.26


Couples de serrage du tirant d'antibasculement sur boîte de vitesses
Prudence !   Prudence !
À partir du millésime 08, les boîtes mécaniques 02Q sont dotées de filets rapportés " héli-coïl " pour le vissage du tirant d'antibasculement. Distinction → Groupe de rép.34.
Sur ces boîtes ainsi que sur toutes les autres boîtes de vitesses, utiliser la vis de classe de résistance 10.9.
Si les boîtes mécaniques 02Q ne sont pas dotées d'inserts " héli-coïl ", utiliser des vis de classe de résistance 8.8 et appliquer le couple de serrage correspondant.
Vis Couple de serrage
M10 x 35 classe de résistance 8.8
Utiliser une vis neuve.
40 Nm et serrage angulaire de 90
M10 x 35 classe de résistance 10,9
Utiliser une vis neuve.
50 Nm et serrage angulaire de 90
M10 x 75 classe de résistance 8.8
Utiliser une vis neuve.
40 Nm et serrage angulaire de 90
M10 x 75 classe de résistance 10,9
Utiliser une vis neuve.
50 Nm et serrage angulaire de 90
