Revue Technique Automobile Volkswagen Golf 5: Batterie : charge avec le chargeur de batteries -VAS 5906
ATTENTION !
| Risque de blessures ! Respecter les mises en garde
et directives de sécurité
→ Chapitre ! |
|
ATTENTION !
| Les batteries sur lesquelles l'indicateur de l'Å“il
magique est jaune clair ne doivent pas être contrôlées
ni chargées. Ne pas effectuer de démarrage de fortune ! |
| Il y a danger d'explosion en cas de contrôle et de
chargement de la batterie ou dans le cas d'un démarrage
de fortune. |
| Ces batteries doivent être remplacées. |
|
|
|
|

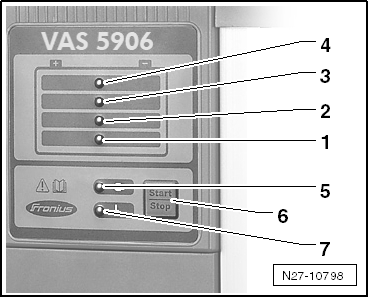

| Vue d'ensemble du panneau de commande : |
| 1 - |
Affichage de l'état de charge 25 %. |
| 2 - |
Affichage de l'état de charge 50 %. |
| 3 - |
Affichage de l'état de charge 75 %. |
| 4 - |
Affichage de l'état de charge 100 %. |
| 5 - |
Indique la disponibilité |
| 6 - |
Touche Start/ stop et Setup pour interrompre et reprendre le
processus de charge. Accès au menu de configuration (Setup) et
sélection du type de caractéristique de charge (appuyer pendant
10 s). |
| 7 - |
Indique un dysfonctionnement. |
| - |
Positionner le chargeur dans le compartiment-moteur ou sous
le véhicule. |
| - |
Raccorder le câble de réseau au chargeur et le brancher au
réseau. |
| Le chargeur se trouve en veille - le témoin de disponibilité
est allumé. |
ATTENTION !
| Risque de blessures ! Respecter les mises en garde
et directives de sécurité
→ Chapitre ! |
|
| - |
Couper le contact d'allumage. |
| - |
Raccorder le câble de charge rouge à la borne positive " + "
de la batterie. |
 Nota
| Sur les véhicules avec fonction start/ stop et calculateur
de surveillance de la batterie avec capteur de batterie -J367-,
la pince de charge noire - doit être raccordée à la masse de la
carrosserie. Dans le cas d'un raccordement à la borne négative
de la batterie, des dysfonctionnements de l'installation start/
stop se produisent. |
| - |
Raccorder le câble de charge noir au point de raccordement
négatif " - " de la batterie. |
| Le processus de charge commence au bout d'env. 2 secondes. |
| Les témoins à DEL indiquent progressivement l'état de charge
de la batterie. Lorsque toutes les DEL sont allumées, la
batterie est chargée. |
| Lorsque la batterie est chargée, le chargeur de batterie
-VAS 5906- passe automatiquement en charge de maintien. |
Prudence !
| Des étincelles peuvent se former dans le cas d'un
retrait prématuré des pinces de charge. Mettre fin au
processus de charge en appuyant sur la touche Start/
stop. |
|
| - |
Appuyer sur la touche Start/ stop pour mettre fin au
processus de charge. |
| - |
Débrancher le câble de charge noir du point de raccordement
négatif " - " de la batterie. |
| - |
Débrancher le câble de charge rouge de la borne positive " +
" de la batterie. |
|
|
|
Chargeur de batterie Midtronics -INC 940-, uniquement États-Unis/ Canada
| Mises en garde et directives de sécurité
→ Chapitre |
| Description générale
→ Chapitre |
| Charger la batterie
→ Chapitre. |
| Élimination de défauts du chargeur de batterie Midtronics
-INC 940-
→ Chapitre |
|
|
|
