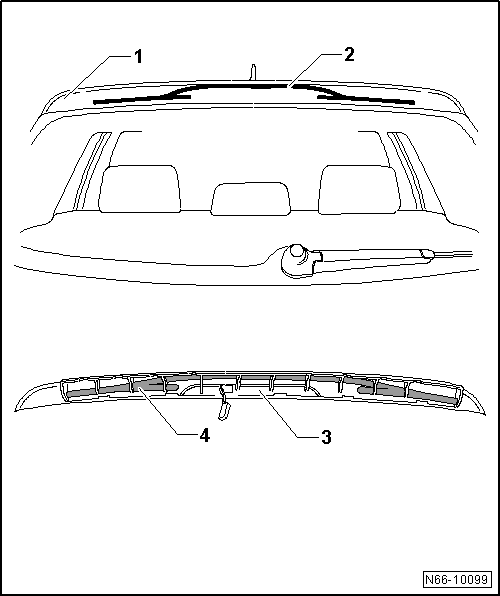

| Les surfaces de collage -2- sur la baguette de maintien et sur le hayon sont enduites de primer. |
| - | Appliquer le cordon de colle dans le creux de la baguette de maintien. |
| - | Centrer la baguette de maintien -4- sur la découpe d'origine du feu stop -3-. |
| - | Coller la baguette de maintien avec du ruban adhésif de commercialisation courante. |
Baguette de maintien
