 Nota
|

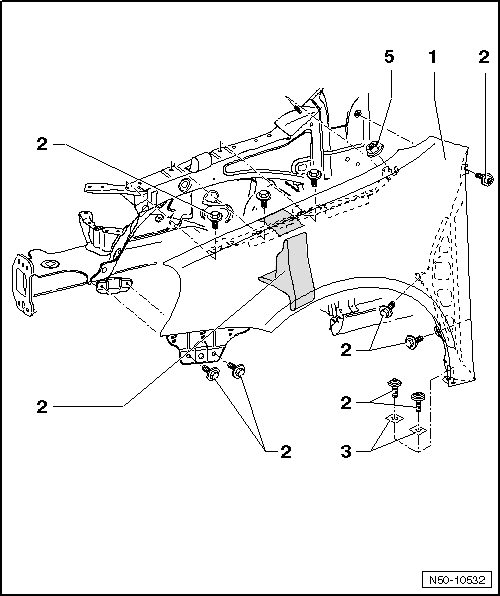

| Dépose |
| - | Déposer le pare-chocs avant → Chapitre. |
| - | Déposer les coquilles de passage de roue → Chapitre. |
| - | Dévisser le profilé de guidage → Repère. |
| - | Desserrer les écrous six pans -6- et dévisser les vis -2-. |
| - | Retirer la pièce en mousse -3- coincée entre l'aile et le longeron. |

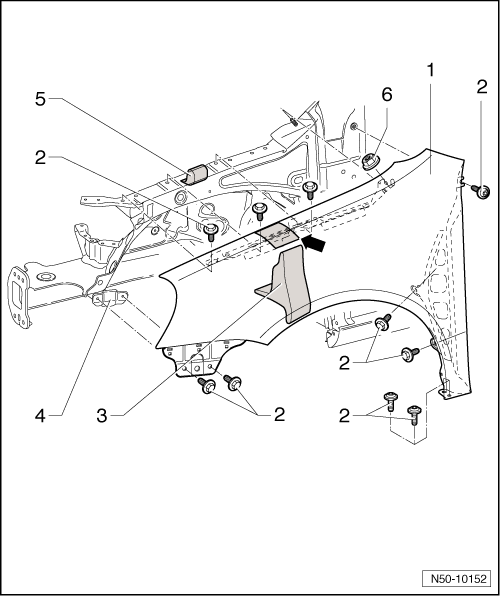

| - | Chauffer légèrement de l'extérieur l'aile -1- au niveau de la pièce moulée en mousse -flèche- avec le pulseur d'air chaud -V.A.G 1416-. |
| - | La pièce moulée en mousse -5- se décolle et il est alors possible de retirer l'aile -1-. |
| Repose |
| Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose. |
| - | Insérer impérativement " l'entretoise en zinc AKL 381 035 50 " entre les ailes et le bas de caisse. |
| - | Couple de serrage des vis -2- et de l'écrou six pans -5- : (6 Nm). |
| - | Respecter le parallélisme et les jeux d'ouverture → Groupe de rép.00. |
Aile
Contrefort d'aile : dépose et reposeCâble Bowden : débranchement
-
Ouvrir le capot-moteur.
-
Déclipser l'accouplement de câble Bowden
-1- au niveau du porte-serrure
-2- au-dessus du projecteur côté
conducteur.
-
Ouvrir l'accouplement de câb ...
