Revue Technique Automobile Volkswagen Golf 5: ABS Mark 70 (ABS/ASR)

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / Composants électriques/électroniques et emplacements de montage / ABS Mark 70 (ABS/ASR)

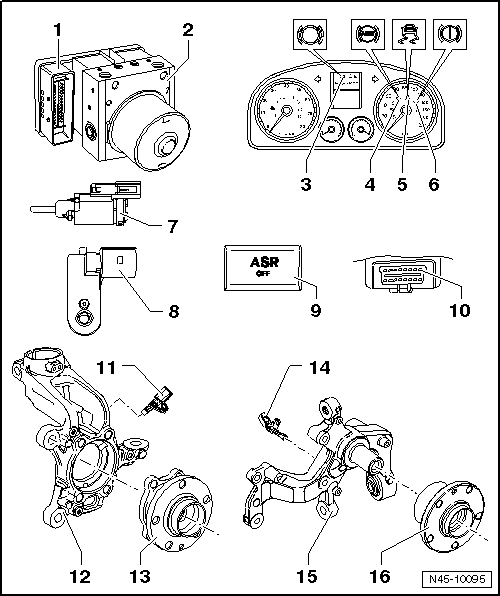

1 -  Calculateur d'ABS -J104-
Emplacement de montage : sur l'unité hydraulique à droite dans le compartiment-moteur.
Ne pas débrancher le connecteur avant d'avoir effectué correctement l'autodiagnostic. Avant de débrancher le connecteur, couper le contact d'allumage.
Déposer et reposer → Chapitre
2 -  Unité hydraulique d'ABS -N55-
Emplacement de montage : à droite dans le compartiment-moteur
L'unité hydraulique comprend les composants suivants :
Pompe hydraulique d'ABS -V64-
Bloc-vannes (comprend les vannes d'admission/d'échappement)
La pompe hydraulique d'ABS -V64- et le bloc-vannes ne doivent pas être désolidarisés.
Déposer et reposer → Chapitre
3 -  Témoin d'usure des plaquettes de frein -K32-
Emplacement de montage : dans le combiné d'instruments
Fonctionnement : → Chapitre
4 -  Témoin d'ABS -K47-
Emplacement de montage : dans le combiné d'instruments
Fonctionnement : → Chapitre
5 -  Témoin d'antipatinage -K86-
Emplacement de montage : dans le combiné d'instruments
Fonctionnement : → Chapitre
6 -  Témoin de système de freinage -K118-
Emplacement de montage : dans le combiné d'instruments
Fonctionnement : → Chapitre
7 -  Contacteur de feux stop -F- jusqu'à la semaine 45/05
contacteur de pédale de frein -F47- compris
Emplacement de montage : sur la pédale de frein
Déposer, reposer et régler → Chapitre.
8 -  Contacteur de feux stop -F- à partir de la semaine 45/05
contacteur de pédale de frein -F47- compris
Emplacement de montage : sur le maître-cylindre
Déposer et reposer → Chapitre
9 -  Touche d'antipatinage (ASR) -E256-
Emplacement de montage : dans la console centrale
10 -  Prise de diagnostic
Emplacement de montage : cache au plancher côté conducteur
11 -  Capteur de vitesse avant droit -G45-/capteur de vitesse avant gauche -G47-
Déposer et reposer → Chapitre
12 -  Porte-fusée
13 -  Ensemble roulement/moyeu de roue
la bague du capteur d'ABS est montée dans le roulement de roue
14 -  Capteur de vitesse arrière droit -G44-/capteur de vitesse arrière gauche -G46-
dépose et repose (traction avant) → Chapitre
dépose et repose (transmission intégrale) → Chapitre
15 -  Corps d'essieu arrière avec fusée
16 -  Moyeu de roue avec roulement de roue
la bague du capteur d'ABS est montée dans le roulement de roue
