Revue Technique Automobile Volkswagen Golf 5: Équerre de fixation de console centrale : dépose et repose (Golf 2004 ►)
Véhicules équipés d'accoudoir central avant et de deux diffuseurs d'air
dans la console centrale : dépose
| - |
Couper le contact d'allumage. |
| - |
Déposer la console centrale
→ Chapitre. |
|
|
|
| - |

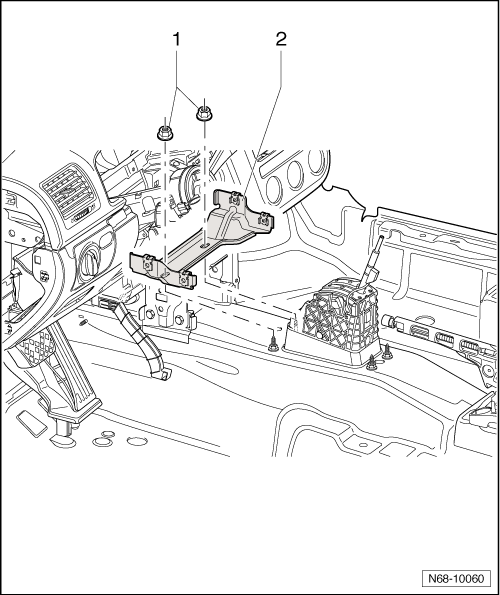

Dévisser les deux écrous -1- (8 Nm) et
retirer l'équerre de fixation -2-. |
Véhicules sans accoudoir central avant et sans diffuseur d'air dans la
console centrale : dépose
| Véhicules à boîte automatique |
| - |
Détacher le soufflet de levier de vitesses du cache
→ Groupe de rép.37 |
| Véhicules avec boîte mécanique et boîte à double embrayage |
| - |
Détacher le soufflet de levier de vitesses du cache
→ Groupe de rép.34 |
|
|
|
| - |

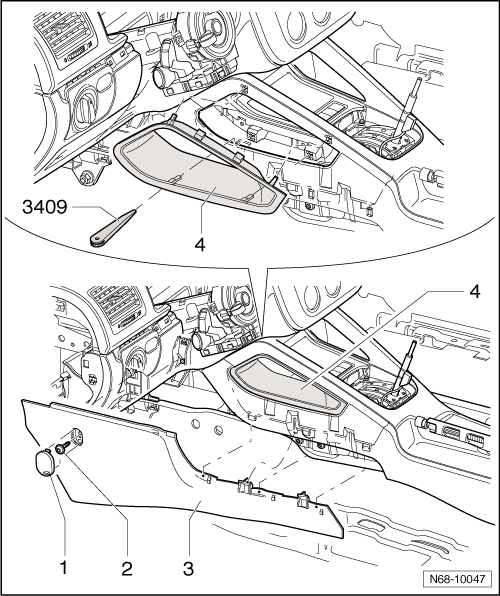

À l'aide d'un petit tournevis, déclipser le couvercle
-1- du revêtement. |
| - |
Dévisser la vis -2- (1,5 Nm). |
| - |
Retirer le revêtement gauche de zone de plancher
-3- de ses logements. |
| - |
Démonter le revêtement droit de plancher, la dépose est identique. |
| - |
La dépose de l'écran -4- n'est pas
nécessaire des deux côtés. |
| - |

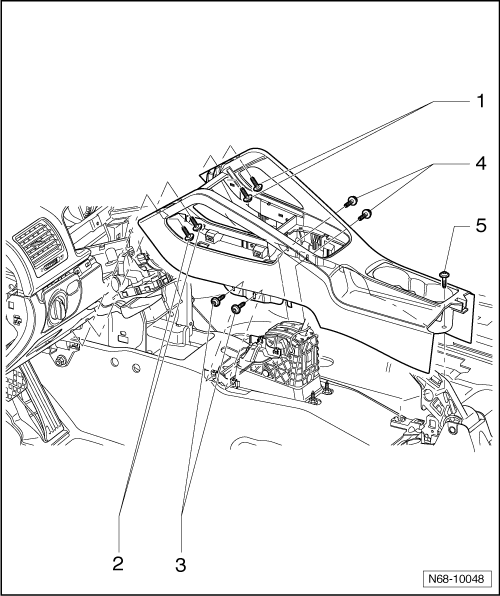

Dévisser respectivement les deux vis -3-
et -4- (1,5 Nm). |
| Pour la dépose de l'équerre de fixation de console centrale, il
n'est pas nécessaire de déposer les vis -1-,
-2- et -5-. |
| - |
Dévisser les deux écrous -1- (8 Nm) et
retirer l'équerre de fixation -2-. |
Repose
| - |
La repose s'effectue dans l'ordre inverse de la dépose. |
|
|
|
Nota
Sur la Golf 2009 ► il n'est pas nécessaire de déposer la
console centrale pour déposer le tableau de bord. La console
centrale doit uniq ...
