Dépose
  Nota
Par souci de clarté, le volant de direction n'est pas représenté sur la figure. Sa dépose n'est pas nécessaire.
-  Couper le contact d'allumage.
-  Déposer le cache latéral de tableau de bord, côté conducteur → Chapitre
-  Enfoncer la commande rotative d'éclairage en avant, la tourner vers la droite jusqu'à la verticale, l'extraire et débrancher le câblage.
-  Détacher du tableau de bord le couvre-joint du revêtement de colonne de direction → Chapitre. Il n'est pas nécessaire de procéder au démontage complet du revêtement de colonne de direction.
Golf 2009 â–º
-  Déposer le porte-instruments → Ã‰quipement électrique; Groupe de rép.90. Il n'est pas nécessaire de débrancher le câblage.
Tous les véhicules

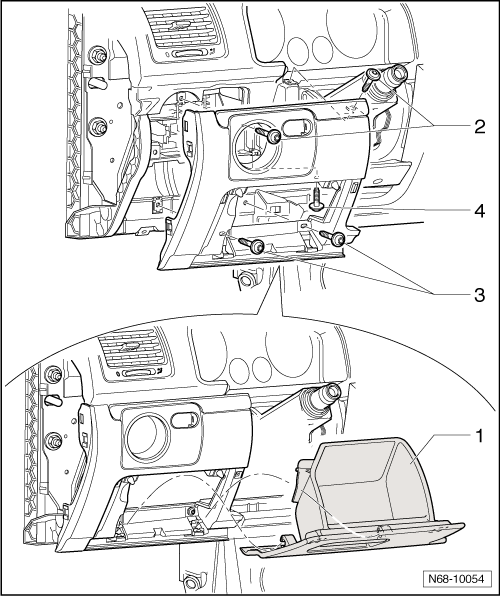

-  Extraire le rangement -1- de ses logements.
-  Dévisser les deux vis -2- (1,5 Nm).
-  Dévisser les deux vis -3- (1,5 Nm).
-  Dévisser la vis -4- (1,5 Nm).
-  Désolidariser l'écran du tableau de bord et débrancher le câblage du réglage du site des projecteurs.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.

  Nota
Lors de la repose, les vis doivent être serrées dans l'ordre -2-, -3- et -4- (1,5 Nm).
