Dépose

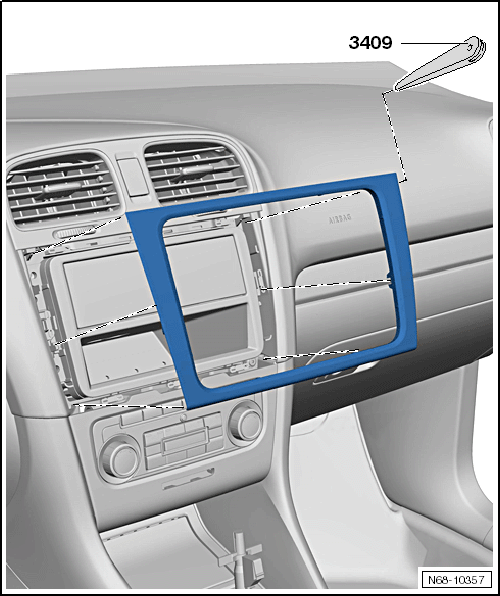

| - | Retirer l'écran central de tableau de bord des logements situés dans le tableau de bord.en faisant levier au niveau des crantages à l'aide de la cale de démontage -3409-. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
Écran central de tableau de bord : dépose et repose (Golf 2004 ►)
