Revue Technique Automobile Volkswagen Golf 5: Éclaireur de boîte à gants -W6- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans le tableau de bord / Éclaireur de boîte à gants -W6- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

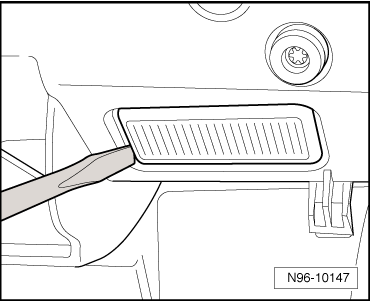

-  Extraire le verre diffuseur avec précaution en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

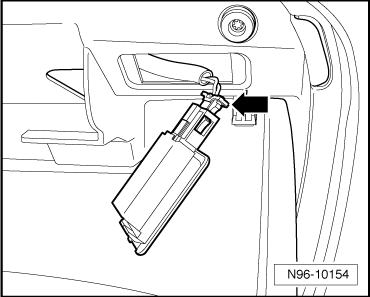

-  Débrancher le connecteur -flèche-.
Remplacement de l'ampoule :

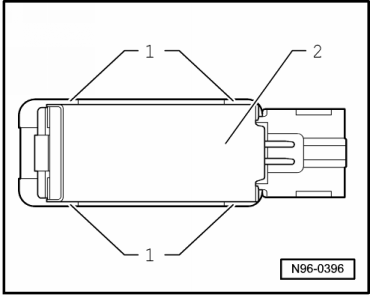

-  Déverrouiller les ergots de fixation -1- et retirer la tôle calorifuge -2- du verre diffuseur de l'éclaireur.

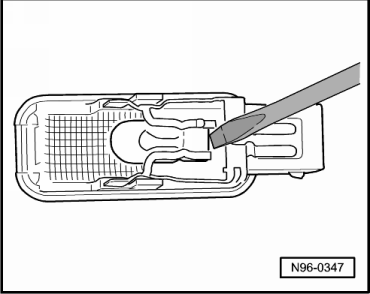

-  Extraire l'ampoule de sa douille en faisant levier avec précaution.
-  Remplacer l'ampoule à culot en verre (12 V, 5 W).
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Contrôler le fonctionnement du contacteur d'éclaireur de boîte à gants. L'éclaireur de boîte à gants ne doit pas être allumé lorsque le couvercle est fermé.
